فوائد المخرطة العمودية CNC في تشغيل الصمامات والفلنجات والحلقات
بالنسبة لأجسام الصمامات والفلنجات والحلقات، تؤثر طريقة التشغيل الآلي في أكثر من مجرد زمن الدورة. فهي تؤثر أيضًا في الثبات الأبعادي، وتشطيب السطح، وسلامة المناولة. وفي العديد من مهام الخراطة الشاقة، تبرز المخرطة الرأسية CNC لأنها تضع قطعة العمل بشكل طبيعي على الطاولة، وليس في وضع يواجه تأثير الجاذبية. ويكتسب هذا الاختلاف الهيكلي أهمية عندما تكون القطع كبيرة وسميكة ويصعب تثبيتها بثقة.
لماذا يهم التصميم الرأسي

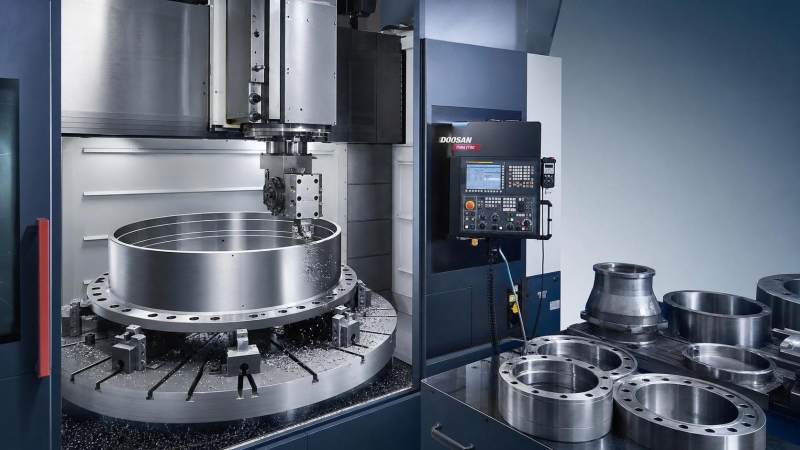

تضع المخرطة الرأسية CNC عمود الدوران ونظام القطع حول طاولة عمل مثبتة رأسيًا. وتُدعَم قطعة العمل من الأسفل، مما يقلل خطر الترهل أثناء الإعداد.
ويكون ذلك مفيدًا بشكل خاص للمكونات الدائرية ذات الأقطار الكبيرة والوزن المرتفع. وغالبًا ما تندرج الصمامات والفلنجات والحلقات ضمن هذه الفئة، حتى عندما تختلف سماكات جدرانها.
وبالمقارنة مع العديد من إعدادات الخراطة الأفقية، يمكن للترتيب الرأسي أن يبسّط التحميل، ويحسّن التوازن، ويجعل سلوك التثبيت أكثر قابلية للتنبؤ. وتزداد أهمية هذه النقاط مع زيادة حجم القطعة.
ملاءمة أفضل لقطع العمل الحساسة للجاذبية
قد تتشوه الحلقات والفلنجات الكبيرة قليلًا إذا كان الدعم غير متساوٍ. وعلى المخرطة الرأسية CNC، تحمل الطاولة الكتلة مباشرة، مما يساعد في الحفاظ على الاستدارة ودقة السطح أثناء التشغيل الآلي.
وبالنسبة لأجزاء الصمامات، حيث يجب أن تتطابق أسطح الإحكام والميزات متحدّة المركز بشكل جيد، يمكن لهذا الثبات أن يقلل أعمال التصحيح اللاحقة.
محور اهتمام القطاع الصناعي
لا يقتصر التركيز الحالي على الإنتاجية فقط. كما تولي الورش اهتمامًا كبيرًا بقابلية التكرار، وموثوقية الإعداد، والقدرة على تشغيل عائلات أكبر من القطع دون تغييرات مستمرة في التجهيزات.
تدعم المخرطة الرأسية CNC هذه الأولويات لأنها غالبًا ما تكون أكثر ملاءمة للمكونات الثقيلة ذات أقطار الأسطح الكبيرة، وأنماط مسامير التثبيت، والأخاديد، والمقاطع الداخلية المتدرجة.
ومن النقاط الأخرى الجديرة بالملاحظة التحكم في الرايش. أثناء الخراطة، يميل الرايش إلى السقوط بعيدًا بشكل طبيعي في الماكينة الرأسية. وقد يؤدي ذلك إلى تحسين اتساق القطع وتقليل تراكم الرايش حول القطعة.
فوائد تشغيل الصمامات آليًا
غالبًا ما تجمع مكونات الصمامات بين الخراطة الخارجية، والتجويف الداخلي، وتسوية الأسطح، وقطع الأخاديد، وأعمال الدقة المرتبطة بالمقاعد. ويمكن للمخرطة الرأسية CNC دعم هذه العمليات ضمن تسلسل ثابت ومنضبط.
وتكتسب هذه الميزة قيمة عند تشغيل أجسام الصمامات والأغطية وحلقات المقاعد التي تتطلب تمركزًا مشتركًا بين الميزات الداخلية والخارجية. وعادةً ما تعني خطوات إعادة التموضع الأقل فرصًا أقل لحدوث عدم المحاذاة.
في الإنتاج الفعلي، تكون الميزة عملية أكثر منها نظرية في كثير من الأحيان. فالدعم الأفضل أثناء الخراطة يمكن أن يساعد في الحفاظ على اتساق التفاوتات بين الدفعات، ولا سيما في القطع الكبيرة المصبوبة أو المطروقة.
سلامة السطح وأداء الإحكام
تعتمد العديد من أجزاء الصمامات على أسطح إحكام نظيفة. ويمكن أن يساهم القطع المستقر، والإخلاء الموثوق للرايش، وانخفاض الاهتزاز في تحسين جودة السطح وتقليل جهد التشطيب.
لماذا تُعد الفلنجات والحلقات مرشحتين قويتين
تتناسب الفلنجات والحلقات بشكل طبيعي مع الخراطة الرأسية بسبب شكلها. فهي مستديرة، وعريضة غالبًا، وأحيانًا تكون أثقل بكثير مما تبدو عليه في البداية.
تجعل المخرطة الرأسية CNC من الأسهل تنفيذ خراطة الأسطح، وتشغيل الأقطار الداخلية والخارجية، والتجاويف والأخاديد، والتحضير لأنماط الثقوب التي تُنفذ لاحقًا في العملية.
وبالنسبة للفلنجات الكبيرة، يُعد الاستواء والانحراف الشعاعي للسطح من المخاوف المتكررة. أما بالنسبة للحلقات، فغالبًا ما يكون التمركز والاستدارة عاملين حاسمين. ويساعد الدعم الرأسي في معالجة كلتا المسألتين على مستوى الماكينة.
- أقطار خارجية كبيرة مع ارتفاع منخفض نسبيًا
- وزن مرتفع لقطعة العمل مقارنة بسماكة الجدار
- الحاجة إلى أداء مستقر في تسوية الأسطح والتجويف
- الحاجة إلى تقليل متغيرات الإعداد بين أحجام القطع
كيفية تقييم الملاءمة في خطة تشغيل آلي فعلية
ينبغي أن يبدأ اختيار المخرطة الرأسية CNC من قطعة العمل، وليس من كتيب الماكينة. فكل من القطر والارتفاع والوزن وحالة المادة وتراكم التفاوتات يؤثر في ما إذا كانت الخراطة الرأسية ستوفر ميزة قابلة للقياس.
ومن المفيد أيضًا مراجعة مسار التشغيل الكامل. فإذا كانت القطعة تتطلب عدة ميزات خراطة ضمن عملية تثبيت واحدة، فقد يقلل الإعداد الرأسي من المناولة ويحسّن اتساق المراجع.
نقاط تستحق التحقق
- أقصى قطر دوران وحمولة الطاولة مقارنة بأحجام القطع الحالية والمستقبلية
- العزم المطلوب للتخشين في المواد المطروقة أو المصبوبة
- صلابة الكبش وإمكانية وصول الأداة إلى الميزات الداخلية العميقة
- استراتيجية التجهيز للحلقات الرقيقة أو أشكال الصمامات غير المنتظمة
- إدارة الرايش وتوصيل سائل التبريد خلال دورات القطع الطويلة
- احتياجات القياس للانحراف الشعاعي للسطح والاستدارة والتمركز
عادةً ما تظهر أقوى مبررات الاختيار عندما يزداد قطر القطعة وكتلتها معًا. وفي هذه الظروف، يصبح المنطق الهيكلي للمخرطة الرأسية CNC أسهل في التبرير.
خطوة عملية تالية
عند مقارنة خيارات التشغيل الآلي للصمامات والفلنجات والحلقات، من المفيد تحليل عائلة واحدة نموذجية من القطع بالتفصيل. ويشمل ذلك نطاق الحجم، وأولويات التفاوتات، ونوع المادة، وتحديات الإعداد الحالية.
بعد ذلك، راجع ما إذا كانت المخرطة الرأسية CNC تحسّن ثبات التثبيت، أو تقلل مخاطر المناولة، أو تقصر المسار للوصول إلى الشكل النهائي. وعادةً ما تقدم هذه المقارنة إجابة أوضح من ورقة مواصفات عامة.
بالنسبة للعديد من القطع الدائرية الثقيلة، تكون قيمة المخرطة الرأسية CNC واضحة: دعم أفضل، وتشغيل أكثر استقرارًا، وعملية تتوافق جيدًا مع التفاوتات الصناعية الصارمة.
