المخرطة العمودية CNC مقابل الأفقية: أيهما أنسب للقطع الثقيلة؟
يصبح الاختيار بين مخرطة CNC عمودية ومخرطة أفقية أمرًا بالغ الأهمية عندما يبدأ وزن القطعة وقطرها في التأثير على مخاطر التشغيل. ففي إنتاج القطع الثقيلة، يؤثر تصميم الماكينة في أكثر من مجرد المساحة التي تشغلها. فهو يؤثر في أمان التثبيت، والسلوك الحراري، وإخلاء الرايش، وطرق التحميل، وثبات التفاوتات النهائية المشغَّلة.
ولهذا السبب، تكتسب المقارنة أهمية في قرارات الاستثمار في العدد الآلية. فقد ينجح التصميم المناسب للأعمدة متوسطة الحجم أو عمليات الخراطة العامة في أداء مهامه، لكنه قد يواجه صعوبة عند تشغيل الحلقات الكبيرة، والصمامات، والفلنجات، والعجلات، أو مكونات قطاع الطاقة. ويعتمد الخيار الأفضل على كيفية تفاعل الجاذبية مع قطعة العمل طوال دورة التشغيل الكاملة.
لماذا يغير اتجاه الماكينة النتيجة

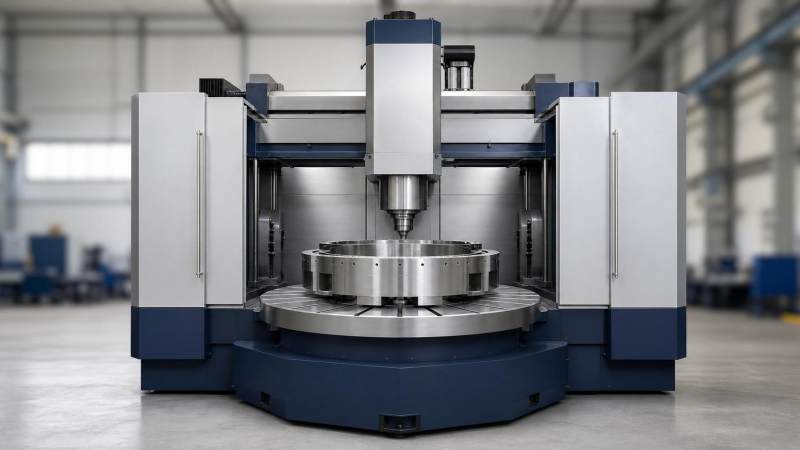

تثبت مخرطة CNC عمودية قطعة العمل على طاولة أفقية، مع توجيه محور عمود الدوران إلى الأعلى. وتستقر القطعة تحت تأثير وزنها، مما يحسن غالبًا توازن الأقطار الكبيرة والكتل الخام ذات الوزن المرتفع.
أما المخرطة الأفقية فتدور فيها القطعة حول عمود دوران أفقي. ويظل هذا التصميم فعالًا جدًا في تشغيل القطع الأسطوانية الطويلة، خاصة عندما تحتاج الأعمدة، والبكرات، والقطع الأنبوبية إلى دعم على امتداد طولها.
وبالنسبة إلى القطع الثقيلة، فإن السؤال الأساسي بسيط: هل تستفيد القطعة أكثر من دعمها من الأسفل، أم من دعمها على امتداد محورها؟ فهذا الاختلاف يحدد بقية القرار.
متى تتمتع مخرطة CNC العمودية عادةً بميزة
غالبًا ما تكون مخرطة CNC العمودية خيارًا أقوى للمكونات كبيرة الحجم والثقيلة والقصيرة نسبيًا. إذ تساعد الجاذبية على تثبيت القطعة على الطاولة بدلًا من سحبها بعيدًا عن نظام التثبيت.
وتزداد أهمية ذلك عند تشغيل المسبوكات أو المطروقات ذات التوزيع غير المتساوي للكتلة. إذ يصبح الإعداد أكثر قابلية للتنبؤ، كما ينخفض خطر التشوه الناتج عن الترهل.
نقاط القوة النموذجية
- دعم أفضل لقطع العمل ذات الأقطار الكبيرة والوزن المرتفع على الوجه
- تحميل أكثر أمانًا باستخدام الرافعات العلوية للقطع الضخمة
- ثبات محسّن أثناء القطع المتقطع على أسطح المسبوكات الثقيلة
- ميل أقل للانحراف في المكونات القصيرة والعريضة
- استخدام أكثر كفاءة لمساحة الأرضية مع سعة دوران كبيرة
من الناحية العملية، تناسب مخرطة CNC العمودية غالبًا طبول المكابح، وحلقات المحامل، وأغلفة التوربينات، ومحاور العجلات، والفلنجات الكبيرة، وأجسام الصمامات. فهذه القطع ليست ثقيلة فحسب، بل يصعب أيضًا تثبيتها في وضع أفقي.
متى تظل المخارط الأفقية أكثر ملاءمة
تظل المخارط الأفقية الخيار المفضل للقطع الدورانية الطويلة. فإذا كان طول قطعة العمل عاملًا رئيسيًا، فإن دعم الغراب المتحرك، ومساند التثبيت، وخيارات مناولة القضبان تصبح أكثر أهمية من التحميل على الطاولة.
كما أنها تناسب عادةً بيئات الإنتاج التي تتشارك فيها عائلات القطع أشكالًا مشابهة للأعمدة. وفي هذه الحالات، قد تتفوق كفاءة الدورة على المزايا الهيكلية لمخرطة CNC العمودية.
التطبيقات الأكثر توافقًا
- المحاور الطويلة، والمغازل، والبكرات، والقضبان الهيدروليكية
- القطع التي تتطلب دعمًا بين المركزين
- العمليات التي تشمل خراطة الأعمدة ولولبتها بشكل متكرر
- الخلايا الإنتاجية القائمة على تدفق الأتمتة الأفقية
لا يعني ذلك أن المخارط الأفقية أضعف. فهي محسّنة ببساطة لمعالجة مشكلة ميكانيكية مختلفة. فالوزن الكبير وحده لا يجعل مخرطة CNC العمودية الخيار الأفضل تلقائيًا إذا كانت القطعة طويلة ونحيلة.
عوامل تقييم القطع الثقيلة التي تستحق اهتمامًا أكبر
ينبغي تقييم اتجاه الماكينة وفقًا لظروف القطع الفعلية، وليس وفقًا لرسم قطعة العمل فقط. فعادةً ما تميز عدة عوامل بين القرار السليم وعدم التوافق المكلف.
تصبح هذه المقارنة أكثر فائدة عند ربطها ببيانات المواد، وحالة الخام، وبدل التشغيل المتوقع، وتراكم التفاوتات. فقد تبدو مخرطة CNC العمودية مثالية استنادًا إلى الأبعاد وحدها، إلا أن إمكانية وصول الأداة أو تدفق العمليات المتعددة قد يغير النتيجة.
المخاوف الحالية في القطاع وراء هذه المقارنة
تتعرض عمليات التشغيل في الصناعات الثقيلة لضغوط ناتجة عن تضييق مواعيد التسليم وارتفاع توقعات الجودة. ويكون الهدر الناتج عن مسبوك عالي القيمة أكثر تكلفة بكثير من الوقت المفقود في تشغيل قطعة أصغر.
وفي الوقت نفسه، تظهر قطع عمل أكبر حجمًا في تطبيقات طاقة الرياح، والتعدين، والسكك الحديدية، وبناء السفن، والطاقة. وتدفع هذه القطاعات مشتري الماكينات إلى التركيز على الصلابة، وقابلية التكرار، والمناولة الآمنة قبل التركيز على سرعة عمود الدوران المعلنة.
وهذا أحد أسباب تزايد الاهتمام بمخرطة CNC العمودية. فهي تتوافق جيدًا مع الحاجة إلى التحكم في الكتلة، وليس فقط في معدل إزالة المعدن.
كيفية اتخاذ القرار في المشاريع الفعلية
يتمثل النهج الأكثر موثوقية في تقييم الماكينة مقابل عائلة القطع الرئيسية، وليس الاستثناءات العرضية. فلا ينبغي لمصنع يعالج في الغالب أجسامًا عريضة وثقيلة أن يختار معداته بناءً على بعض عمليات تشغيل الأعمدة.
أسئلة مفيدة لاتخاذ القرار
- هل القطعة ثقيلة بسبب كبر قطرها، أم بسبب طولها؟
- هل تساعد الجاذبية على تثبيت القطعة، أم تسبب مشكلات في المحاذاة؟
- هل يتطلب الإعداد تحميلًا متكررًا باستخدام الرافعة؟
- هل تتكرر عمليات القطع المتقطع وعدم الاتزان؟
- ما الأكثر أهمية: سعة الدوران أم الدعم بين المركزين؟
- هل يمكن للتصميم المختار تبسيط الفحص والعمليات الثانوية؟
بالنسبة إلى العديد من برامج تشغيل القطع الثقيلة، تقدم مخرطة CNC العمودية حلًا أوضح لأنها تقلل إجهاد الإعداد وتوفر تحكمًا أفضل في الكتلة. أما بالنسبة إلى القطع الدورانية الطويلة، فتظل الطرز الأفقية المنصة الأكثر طبيعية.
خطوة عملية تالية
عادةً ما يأتي القرار الأقوى من تصنيف القطع الفعلية حسب القطر، والطول، والوزن، وطريقة التحميل، ثم مطابقة هذه الأرقام مع هيكل الماكينة. وتكشف هذه العملية بسرعة ما إذا كانت مخرطة CNC العمودية مناسبة استراتيجيًا أم مجرد إضافة متخصصة.
وبدلًا من مقارنة التصاميم بصورة عامة، أنشئ قائمة مختصرة تستند إلى أثقل قطع العمل المتكررة، والتفاوتات المتوقعة، وحدود المناولة. فالماكينة المناسبة هي التي تحافظ على استقرار القطع الثقيلة بدءًا من التحميل وحتى التمريرة النهائية.
