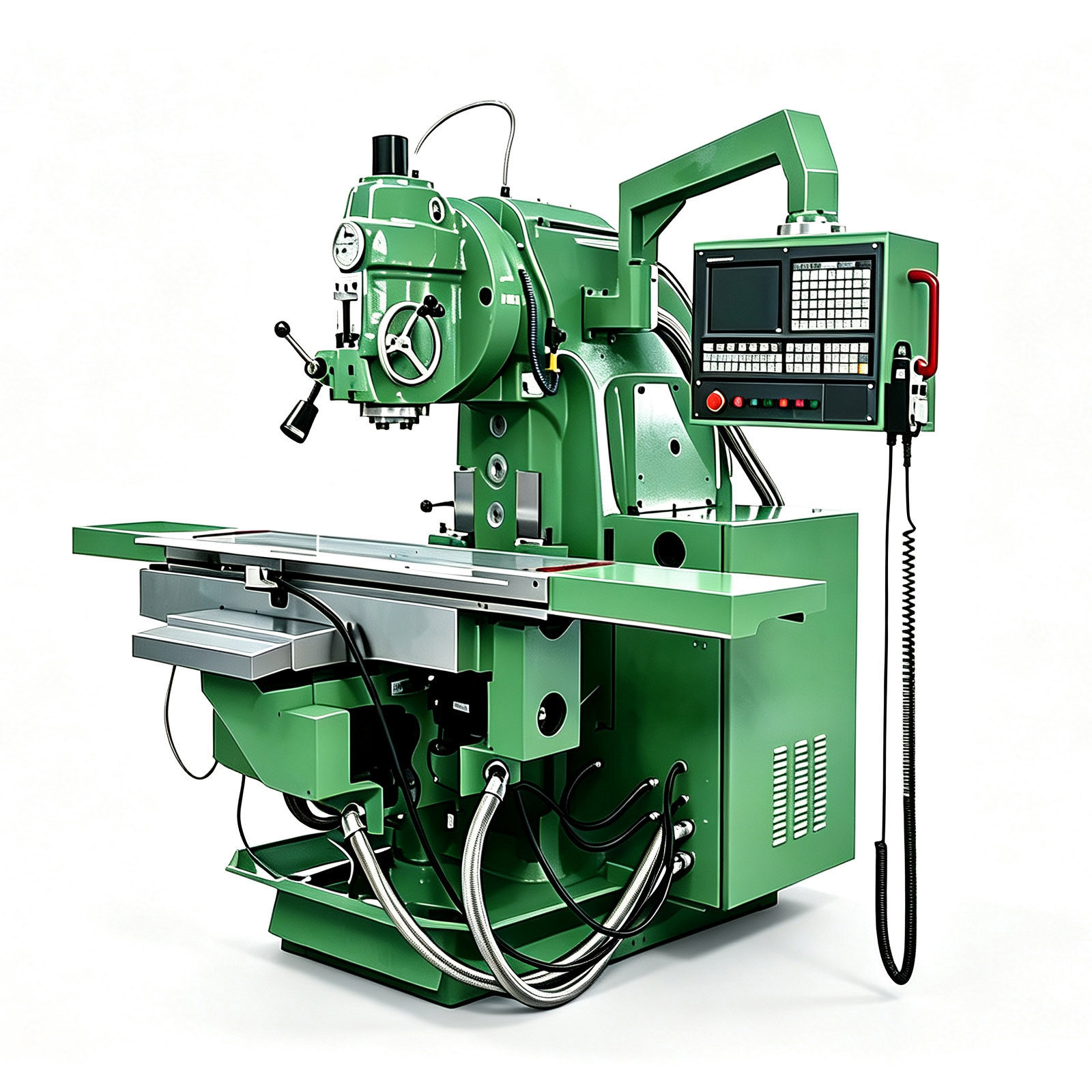

آلة تفريز CNC عمودية بمنضدة رفع X5032

Name: آلة تفريز CNC عمودية بمنضدة رفع X5032
SKU: -1

التخطيط – هيكل طاولة رفع عمودية، ونطاق معالجة واسع.
الهيكل – قاعدة صلبة، ومجارٍ توجيهية مستطيلة مقسّاة.
المغزل – رأس تفريز دوّار للتشغيل الزاوي والحلزوني.
الحركة – تغذية أوتوماتيكية بمؤازر، وتحديد موضع دقيق ومستقر.
الصيانة – تشحيم مركزي، وتقليل وقت التوقف.

⦁ مقدمة المنتج ⦁

الوظائف

تخطيط طاولة رفع عمودية، مناسب لتشغيل الأسطح والأخاديد والخطوط الكنتورية المعقدة.

قاعدة صلبة ومتينة مزودة بمجارٍ توجيهية مستطيلة مقسّاة.

يتيح رأس التفريز الدوّار القطع الزاوي والتشغيل الحلزوني.

تضمن التغذية بالمؤازر على جميع المحاور دقة مستقرة أثناء المعالجة.

يعمل التشحيم المركزي على إطالة عمر الخدمة وتقليل أعمال الصيانة.

التطبيق

تُستخدم على نطاق واسع في تصنيع الآلات، ومعالجة القوالب، وورش الإصلاح. وتعالج بكفاءة مختلف المعادن والمواد الهندسية، كما توفر خيارًا اقتصاديًا للإنتاج المنتظم في الورش.

المقدمة

آلة التفريز ذات طاولة الرفع العمودية هذه هي أداة متعددة الاستخدامات للأغراض العامة، مصممة لتشغيل الأسطح والمسطحات المائلة والأخاديد والخطوط الكنتورية المعقدة. ويضمن هيكل قاعدتها الصلب، المزود بمجارٍ توجيهية مستطيلة مقسّاة، ثباتًا ممتازًا ومقاومة تآكل طويلة الأمد. ويمكن تدوير رأس التفريز لإجراء العمليات الزاوية والحلزونية، مما يجعل الآلة ملائمة لمجموعة واسعة من قطع العمل.

الميزات

تتميز الآلة بتغذية أوتوماتيكية مدفوعة بمؤازر على جميع المحاور، مما يضمن تحديد موضع دقيقًا وأداءً ثابتًا. ويقلل نظام التشحيم المركزي من وقت التوقف لأعمال الصيانة ويطيل عمر المكونات. وبفضل تصنيعها من مواد عالية القوة ومجارٍ توجيهية مجلّخة بدقة، توفر كفاءة قطع ودقة موثوقتين. وتُستخدم هذه الآلة على نطاق واسع في تصنيع الآلات، وصناعة القوالب، وورش الصيانة، كما تتعامل بسهولة مع مختلف المعادن والمواد الهندسية. ويجعل تصميمها المتين، وأدوات التحكم سهلة الاستخدام، ومتطلبات الصيانة المنخفضة منها حلاً اقتصاديًا لبيئات الورش ذات المتطلبات العالية.

المعلمات

العنصر	الوحدة	القيمة
مقاس الطاولة (L×W)	mm	1325×320
مشوار المحاور X/Y/Z	mm	700/560/250/340/330
المجارٍ على شكل T للطاولة	mm	3-18-70
نطاق سرعة المغزل	rpm	30~1500
مخروط المغزل	-	ISO 50 (7:24)
مشوار المغزل	mm	70
قطر تجويف المغزل	mm	29
سرعة الحركة السريعة (X/Y/Z)	mm/min	2300/1700
أقصى زاوية دوران لرأس التفريز العمودي	°	±45°
عزم محرك تغذية المحور X	N.m	12
عزم محرك تغذية المحور Z	N.m	22
الأبعاد الكلية (L×W×H)	mm	2294×1706×1904
الوزن	kg	2860
