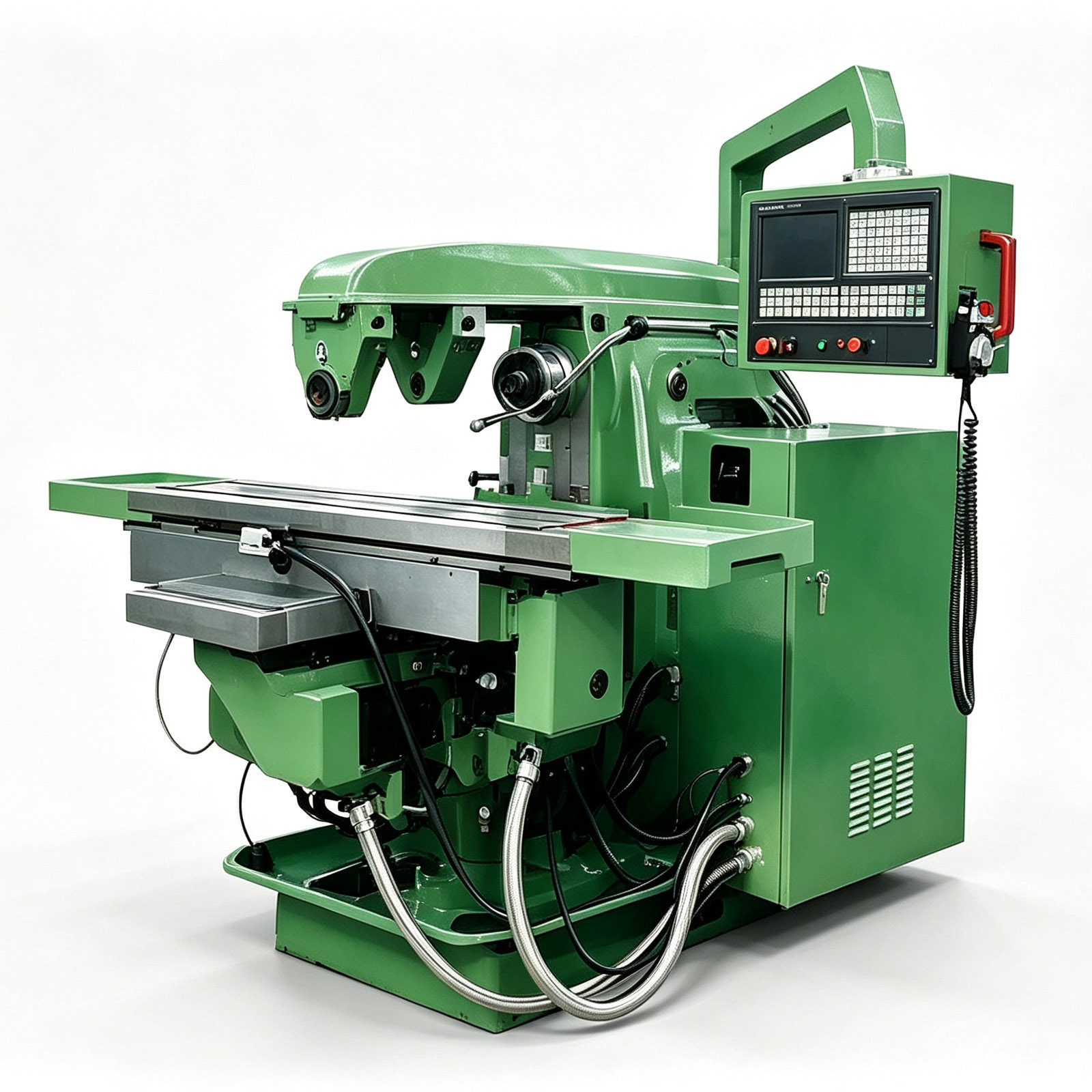

آلة تفريز CNC أفقية ذات طاولة رفع X6140

Name: آلة تفريز CNC أفقية ذات طاولة رفع X6140
SKU: -1

التخطيط – تصميم طاولة رفع أفقية، للقطع الثقيل عالي الكفاءة.
الهيكل – سرير مصبوب صلب، ومجارٍ مستطيلة مقسّاة بالحث.
الحركة – محاور تغذية مؤازرة، لتشغيل دقيق وسلس.
الوظيفة – رأس تفريز دوّار لتنفيذ التشغيل بزاوية.
الصيانة – تشحيم أوتوماتيكي مركزي، لإطالة عمر الخدمة.

⦁ مقدمة المنتج ⦁

الوظائف

تخطيط طاولة رفع أفقية لتشغيل الأسطح المستوية والمائلة وقطع العمل المحيطية.

توفر المجاري المستطيلة المتينة ثباتًا عاليًا ومقاومة ممتازة للاهتزاز.

تضمن طاولة العمل والمجاري المقسّاة بالحث مقاومة فائقة للتآكل.

تضمن محاور التغذية المدفوعة بمحركات مؤازرة حركة سلسة وتحديد موضع دقيق.

يقلل نظام التشحيم الأوتوماتيكي المركزي من أعباء الصيانة.

التطبيق

مناسبة لورش تصنيع الآلات العامة، وتصنيع القوالب، وصيانة المعدات. ويمكنها تشغيل مواد معدنية متعددة بثبات، وضمان جودة قطع متسقة في ظل ظروف القطع الثقيل.

مقدمة

تُعد آلة التفريز ذات طاولة الرفع الأفقية هذه حلاً صلبًا ومتعدد الاستخدامات لتشغيل الأسطح المستوية والمائلة والمكونات المحيطية. وتضمن مجاريها المستطيلة المتينة ثباتًا فائقًا وتخميدًا فعالًا للاهتزاز أثناء عمليات القطع الثقيل. كما أن طاولة العمل والمجاري مقسّاة بالحث، مما يوفر مقاومة ممتازة للتآكل ودقة طويلة الأمد. ويقلل نظام التشحيم الأوتوماتيكي المركزي من متطلبات الصيانة ويطيل عمر الخدمة.

الميزات

جميع محاور التغذية مدفوعة بمحركات مؤازرة للحركة الأوتوماتيكية، مما يضمن تحديد موضع دقيقًا وحركة سلسة وأداءً متسقًا. يوفر نظام الحركة اللولبية الكروية الدقيقة صلابة عالية ونقلًا موثوقًا. ويمكن تدوير رأس التفريز لتنفيذ التشغيل الزاوي، مما يزيد من مرونة الاستخدام. وتوفر البنية المصبوبة عالية القوة والمجاري المشغولة بالتجليخ الدقيق كفاءة قطع موثوقة. وتُعد هذه الآلة مثالية للورش وتصنيع القوالب وأعمال الصيانة، كما تتعامل مع مواد متنوعة بسهولة وثبات وجودة تشغيل متسقة.

المعلمات

العنصر	الوحدة	القيمة
حجم الطاولة (L×W)	mm	1700×400
مشوار المحور X	mm	900
مشوار المحور Y	mm	315/300
مشوار المحور Z	mm	350/380
شقوق T في الطاولة	mm	3-18-90
نطاق سرعة عمود الدوران	rpm	30–1500
مشوار عمود الدوران	mm	85
قطر تجويف عمود الدوران	mm	29
المسافة من مركز عمود الدوران إلى الطاولة	mm	30–380
عزم محرك تغذية المحور X	N.m	12
عزم محرك تغذية المحور Z	N.m	22
الأبعاد الكلية (L×W×H)	mm	2556×2159×1770
الوزن	kg	3800
